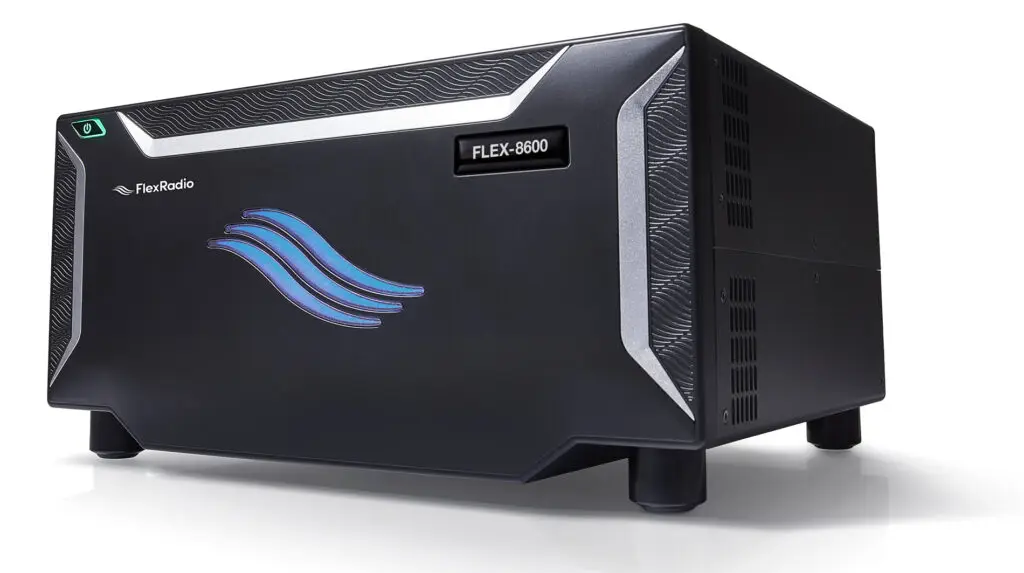

FLEX-8600
als alleen het allerbeste goed genoeg is.

Specificaties

Ontvanger:

  • Ontvanger architectuur: Direct Digital Sampling
  • SCU’s (Spectral Capture Units/digitizers): 2
  • Aantal slice ontvangers (gescheiden virtuele ontvangers): 4
  • ADC resolutie: 16-bits
  • ADC sampling rate: 245,76Msps
  • Frequentiegebied: 30kHz – 54MHz
  • Aantal DAX kanalen (Digital Audio eXchange=audio verbindingen zonder fysieke kabels): 4
  • Aantal DAX IQ kanalen: 4
  • 1/2 kHz Reciprocal Mixing Dynamic Range (RMDR): 110/116 dB
  • Preselectie amateurbanden: 7e orde binnen de contestbanden, daarbuiten 3e orde.
  • Full duplex RX/TX: Ja
  • Gelijktijdig ontvangen op 2 antennes, bijvoorbeeld 20m en 6m.: Ja
  • Synchroon diversity ontvangst: Ja
  • Uniforme panadapter:  Zichtbaarheid van alle HF/6m-amateurbanden in één enkele, uniforme panadapter. Hiermee kun je het hele amateur-HF-radiospectrum in één weergave bekijken voor bandactiviteit!

Spectrum/waterval specificaties:

  • Maximum aantal HighRes spectrum displays: 4
  • Bandbreedte van de panadapter: 1,2 kHz – 14 MHz
  • Spectrum resolutie bandbreedte (min): 1,6 Hz
  • Dynamisch gebied van het spectrum (max. zoom): > 155dB



Specificatie van de zender:

  • Zender architectuur: Direct Digital up-conversie
  • Modulatiesysteem: Digitaal laag vermogen op de draaggolffrequentie
  • HF uitgangsvermogen: 1-100 W nominaal in SSB, CW, FM, RTTY1, digitaal, 1-25 W nominaal in AM
  • Amateurbanden met max. 100 Watt uitgangsvermogen: 160m t/m 6m
  • Transverter MF uitgangsvermogen: +0 dBm typ.; +10 dBm maximaal
  • Transverter MF frequentiegebied: 100 kHz – 54 MHz
  • DAX voor de zender: Ja
  • Onderdrukking van harmonischen: – 60dBc typ.
  • Bandbreedte van de zender: standaard 100-2900 Hz, instelbaar 50-10000 Hz.
  • Microfoonaansluiting: 3,5 mm (1/8″) jack plug, pseudo balans plus 6mm (1/4″) jack plug, balans.
  • Microfoon impedantie: 600 Ω

Specificaties van de ingebouwde antennetuner:

  • Aanpassingsgebied 80 – 10 meter: 8,3 Ω – 500 Ω
  • Aanpassingsgebied 160 m en 6 m: 16,7 Ω – 150 Ω

Algemene specificaties:

  • USB 2.0 poorten (t.b.v aansturing externe elektronica): 2
  • Stabiliteit van de interne 10 MHz referentie oscillator: 0,5ppm TCXO (0-50 ⁰C)
  • Aansluiting voor een externe referentieoscillator: Ja op 10 MHz
  • Optie voor een interne GPS disciplined oscillator (GPSDO): Ja
  • Digitale breedband: Mogelijkheid om meer dan 40 kHz bandbreedte te verzenden en te ontvangen (beperkt tot 3 kHz brede zendsignalen)
  • Geïntegreerde  12 kanaals GNSS ontvanger, TTFF voor GPS, Galileo, GLONASS, QZSS en SBAS
  • Frequentiestabiliteit met de GNSS RX: 0,001ppm
  • Emissie modes: USB, LSB, CW, RTTY, AM, Synchroon AM; FM, NFM, DFM
  • Frequentieresolutie: 1Hz min.
  • Antenne-aansluitingen: 2 x SO-239, 1 x BNC (XVTR), 1 x BNC (RX-IN)
  • Antenne impedantie zonder tuner: 50 Ω asymmetrisch

Voeding:

  • Voedingsspanning: +14 Volt gelijkspanning, ± 15%
  • Opgenomen stroom (RXC/TX max.): 1,7 A / 23A @ 13,8 V.

Mechanisch:

  • Afmetingen: 35 x 33,7 x 17,06 cm. (breedte x diepte x hoogte)
  • Toelaatbare omgevingstemperatuur: 0 – 50 ⁰C

1 RTTY en andere modes werken alleen met gebruikmaking van externe programma’s zoals FLdigi. De verbinding wordt gelegd met behulp van de DAX kanalen.

nukopen

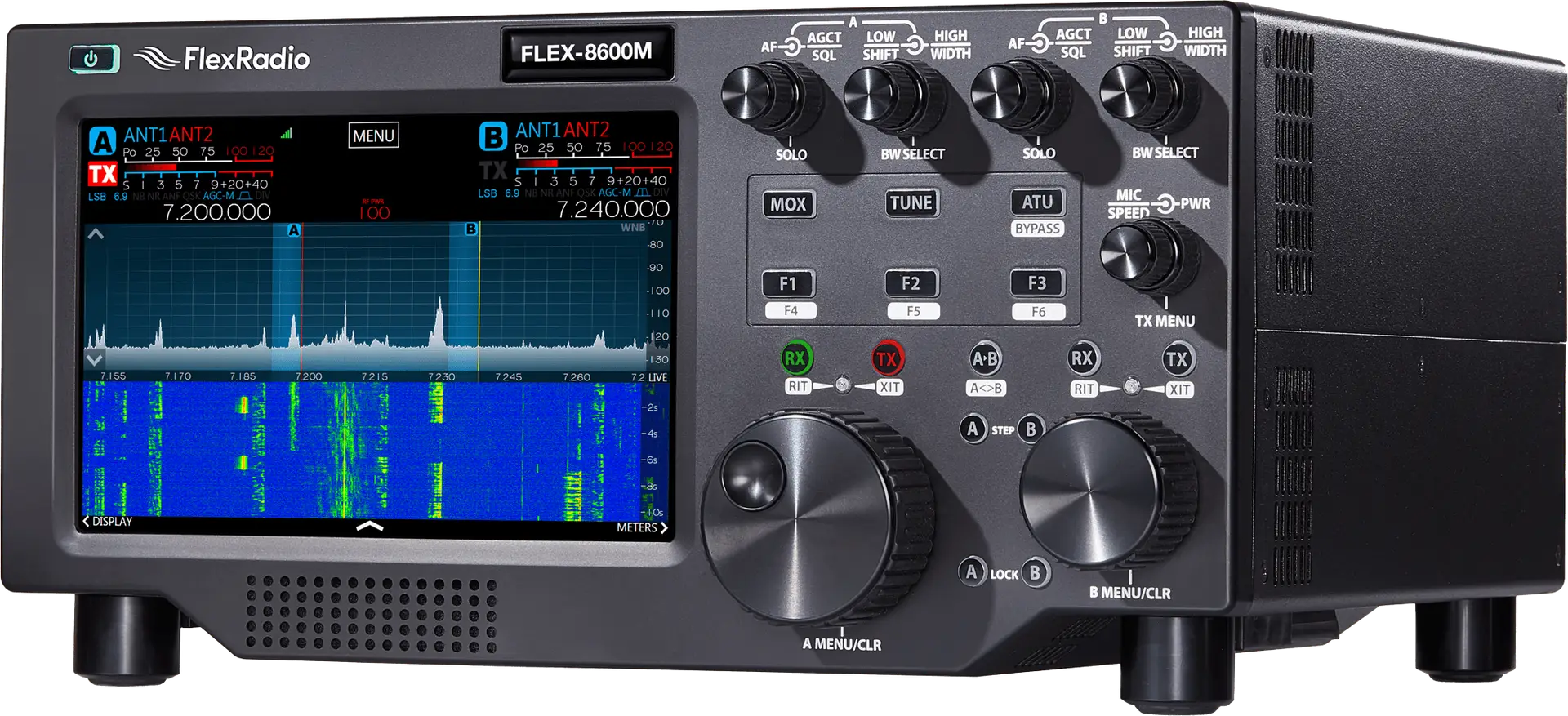

Ook leverbaar met geïntegreerd 8″beeldscherm en bedieningspaneel.

FLEX-8600M
